Serviços / Supervisão e execução de testes
Supervisão e execução de testes, com a análise por trás de cada ensaio
Combinamos modelagem analítica, numérica e experimental. A ATS planeja o ensaio, supervisiona-o em laboratório ou em serviço e compara o resultado com a simulação, para usar menos horas de ensaio e menos protótipos.
Ensaios em túnel de vento, PIV e de certificação, em laboratórios como IPT-SP, IAE e EESC-USP.
Experiência em supervisão de ensaios

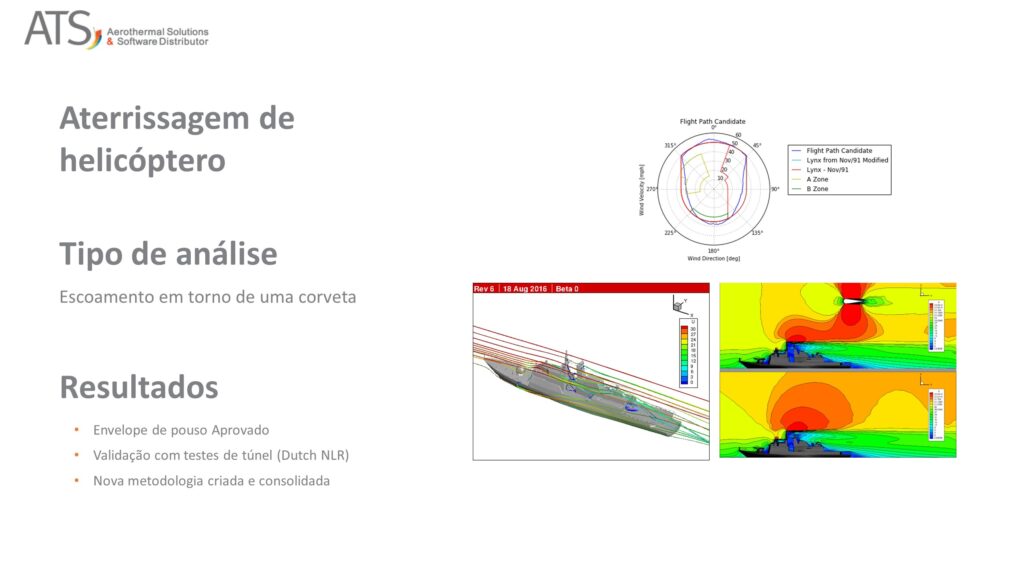

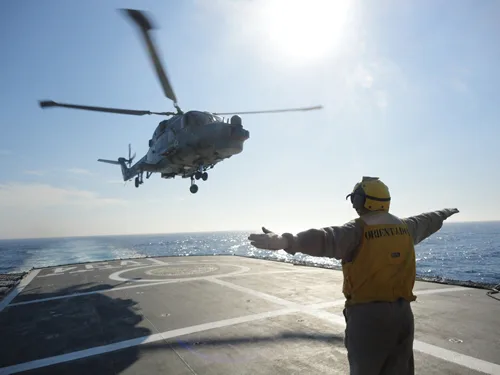

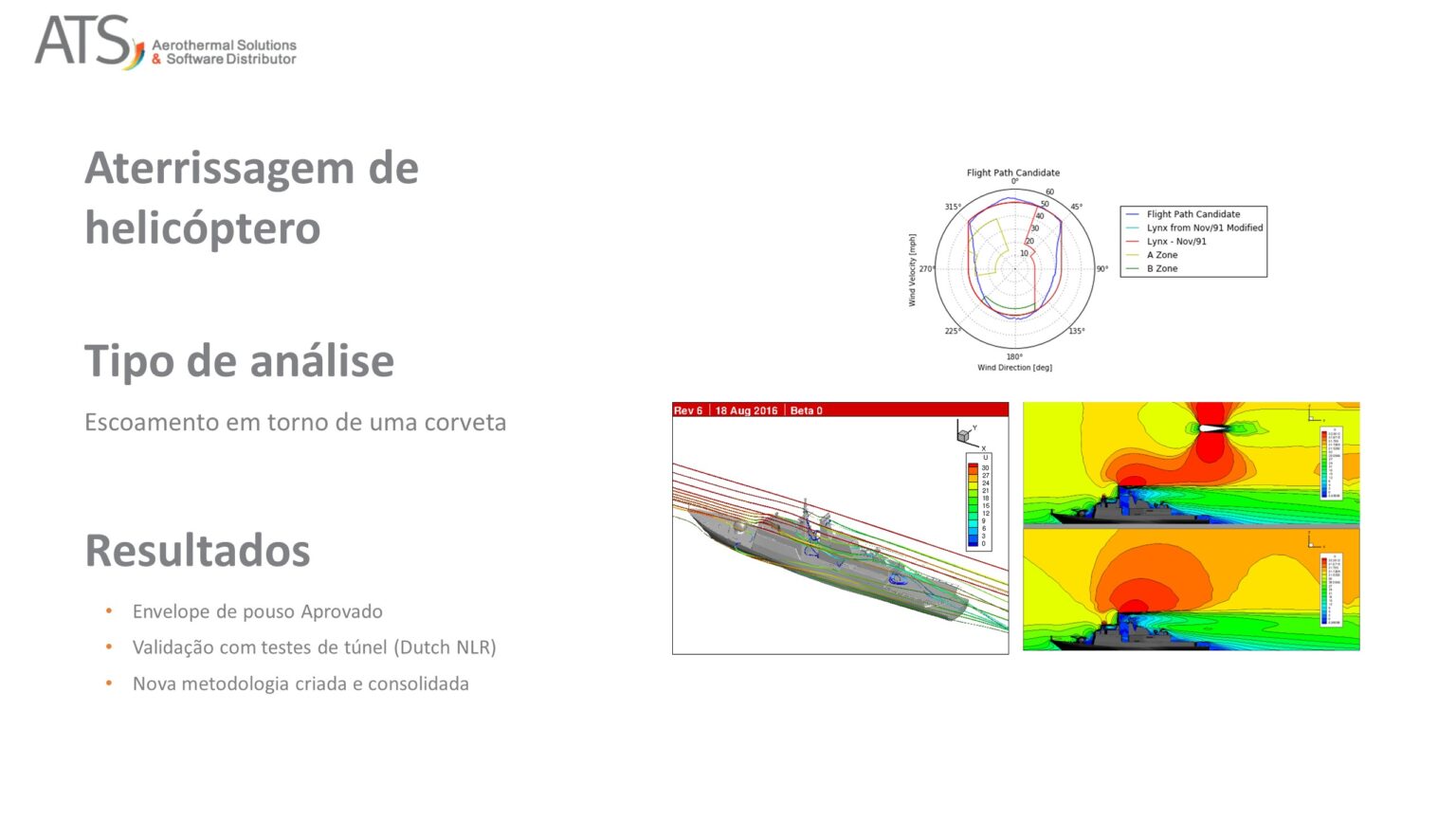

- Envelope navio-helicópteroEnvelope operacional do helicóptero Lynx na corveta Barroso, com CFD++, túnel de vento e a Marinha do Brasil.
- Menos horas de túnel de ventoO CFD substitui parte das caras horas de túnel de vento, e o túnel valida o CFD.
- Ensaios de certificação no IPTEnsaios de misturador de gás para certificação no IPT: dois protótipos e duas cabeças de série.
- PIV no IAEEnsaio de velocimetria por imagem de partículas (PIV) no DCTA-IAE.
- Cavaletes e planos de ensaioProjeto de cavaletes de ensaio e dos planos de ensaio para certificação.
Projetos completos, do plano de ensaio ao relatório
Preferimos projetos inteiros a serviços isolados: a ATS responsável pela análise, pelo plano de ensaio, pela supervisão e pela comparação.
Análise antes do ensaio
Modelos analíticos e numéricos definem o que medir e onde, e reduzem o número de ensaios.
Planejamento e cavaletes
Plano de ensaio, instrumentação e cavaletes, inclusive os de ensaios de certificação.
Supervisão e comparação
Supervisão do ensaio em laboratório ou em serviço e comparação do resultado com a simulação.
Precisa só de uma parte? Definimos o escopo com você.
O que você recebe
Plano de ensaio
Objetivos, medições, instrumentação e condições.
Cavaletes de ensaio
Projeto dos cavaletes e da montagem de medição.
Supervisão
Supervisão do ensaio em laboratório ou em serviço.
Comparação com a simulação
Resultados de ensaio e numéricos comparados.
Apoio a ensaios de certificação
Planos e relatórios para ensaios de certificação.
Relatório
Método, resultados e conclusões.
Como a ATS combina análise e ensaio
Três tipos de modelagem
Modelagem analítica, numérica e experimental são usadas em conjunto. Cada uma confere as outras.
Por que ensaiar
Os ensaios validam os modelos e são exigidos para certificação. A simulação reduz o número e o custo deles.
No laboratório e em serviço
A ATS supervisiona ensaios em laboratórios como o IPT-SP e em serviço, com a instrumentação definida no plano.
Ferramentas, e onde cada uma entra
As ferramentas servem ao trabalho de engenharia. Dizemos o que cada uma faz no projeto.
| Ferramenta | Papel no projeto | Situação |
|---|---|---|
| CFD++ | Escoamento, transferência de calor, combustão e partículas em 3D. A ATS é a representante exclusiva do CFD++ no Brasil. | Licenciada |
| Tecplot 360 EX | Pós-processamento e macros de automação, inclusive o cálculo da taxa de erosão. | Licenciada |
Evidências que você pode conferir
Ensaios em laboratórios e projetos com a Marinha do Brasil.
Trabalhos de projeto
| Projeto | O que fizemos | Ferramentas e ensaios | Resultado ou local |
|---|---|---|---|
| Marinha do Brasil: corveta Barroso, ensaio em túnel de ventoProjeto | Ensaio em túnel de vento da corveta Barroso, para o envelope de pouso do helicóptero Lynx. | Túnel de vento da EESC-USP, com o Prof. Fernando Catalano. | Envelope de operação definido. |

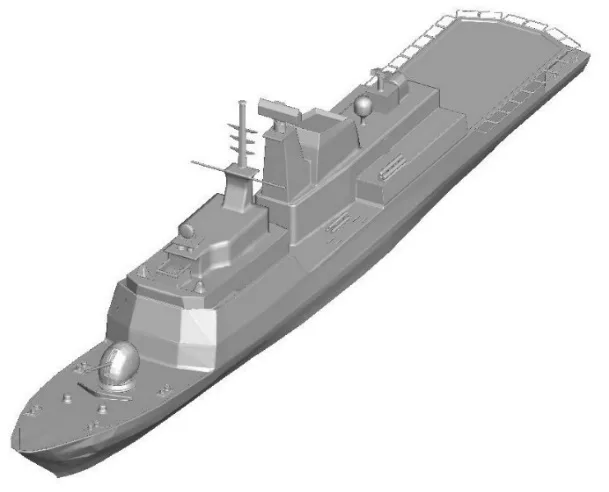

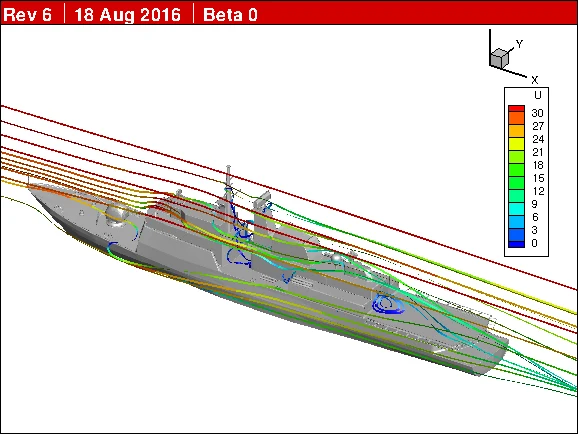

| SHOL: CFD e dados de túnel de ventoProjeto | Envelope de limitação operacional navio-helicóptero, com o CASNAV. Modelo em escala 1/75, 11 pontos de medição, passos de 9° de guinada. | CFD++ RANS, k-ε, 32,8 milhões de elementos, comparado com o túnel de baixa velocidade do NLR, a 30 m/s. | Envelopes longitudinal, oblíquo e transversal. CFD++ mais conservador que o túnel. |
| Marinha do Brasil: ensaio PIV no DCTA-IAEProjeto | Ensaio de velocimetria por imagem de partículas (PIV). | PIV no DCTA-IAE. | Ensaio executado com a ATS. |
| Ultragaz: misturador de gás, ensaios de certificação no IPTProjeto | Ensaios de um misturador de gás para certificação. | IPT, com dois protótipos e duas cabeças de série. | Ensaios executados para a certificação. |
| Samarco: queimador Low NOxProjeto | Ensaio de um queimador Low NOx. | Um protótipo, com um cavalete de medição. | Veja a análise de combustão. |
Exemplos
Selecione uma imagem para ver cada exemplo.
Como um trabalho acontece
Diagnóstico e meta
Definimos com a sua equipe o problema, as condições de operação e a meta.
Modelo
A geometria do equipamento é preparada e escolhemos a física aplicável.
Análise
Cálculo numérico baseado nos princípios físicos aplicáveis.
Verificação e validação
Os resultados são verificados quanto à consistência e comparados com ensaios, dados da planta ou literatura.
Solução e relatório
Projeto da solução, especificação do ensaio quando necessário e o relatório.
Acompanhamento
Apoio ao ensaio em campo ou à operação, e revisões.
Serviços relacionados
Perguntas que engenheiros fazem antes de nos contratar
Executam o ensaio ou só supervisionam?
Ambos. A ATS planeja, supervisiona e executa ensaios, em laboratórios como o IPT-SP e em serviço.
A simulação pode substituir o ensaio?
Ela reduz o número de ensaios e de protótipos. Os ensaios continuam sendo o modo de validar os modelos e certificar.
Com quais laboratórios trabalham?
IPT-SP, DCTA-IAE e EESC-USP, entre outros.
Projetam os cavaletes de ensaio?
Sim, junto com os planos de ensaio de certificação.
Os nossos dados ficam confidenciais?
Sim. Trabalhamos sob NDA, e os seus dados de projeto e relatórios ficam com você.
Conte-nos sobre o ensaio de que você precisa
Envie o item a ensaiar, o objetivo e o requisito.
