Engenharia de edificações: conforto térmico, ventilação e segurança com CFD
Edificações residenciais, de escritórios, industriais, hospitalares e centros comerciais, galpões e hangares. Estudamos temperatura, escoamento de ar e fumaça para definir a solução e mostrar que ela atende aos requisitos aplicáveis.
Estudos de conforto térmico para mineradoras e galpões projetados para requisitos da indústria aeronáutica. A solução é escolhida por custo e benefício.
- Quatro prédios de mineraçãoConforto térmico estudado em quatro prédios de beneficiamento de minério, para comparar soluções de isolamento acústico e térmico.
- Critérios por normaLimites de temperatura para trabalho contínuo tirados das normas aplicáveis, como a NR-15, Anexo 3.
- Ventilação forçada só onde precisaO estudo mostra onde a ventilação forçada é realmente necessária e qual é a solução de melhor custo e benefício.
- Requisitos da indústria aeronáuticaUm galpão de usinagem de trens de pouso aprovado frente aos requisitos de temperatura da Embraer, por meio do estudo de CFD.
- Segurança contra fumaça e incêndioO mesmo método trata o controle de fumaça e as rotas de fuga, com estudos aprovados pelo Corpo de Bombeiros.
Estudos completos, do levantamento térmico à solução recomendada
Preferimos projetos inteiros a simulações isoladas: a ATS responsável pelo levantamento, pelo modelo, pela análise e pelo relatório.
Conforto térmico
Temperatura e velocidade do ar dentro da edificação, conferidas contra o limite para trabalho contínuo.
Ventilação e isolamento
Comparação de soluções de isolamento e ventilação, para o cliente investir só onde o resultado exige.
Fumaça e segurança
Propagação de fumaça, posição de detectores e diferencial de pressão em rotas de fuga. Veja o serviço de incêndio e fumaça.
Precisa só de uma parte? Definimos o escopo com você.
O que você recebe
Levantamento térmico e modelo 3D
Levantamento da edificação e modelo CAD 3D preparado para o CFD.
Campos de temperatura e velocidade
Mapas de temperatura e velocidade do ar, nos planos e nas alturas que importam.
Comparação de soluções
Alternativas de isolamento, ventilação e layout, comparadas por resultado e por custo.
Verificação dos requisitos
Comparação com os limites de temperatura das normas, ou com o gradiente exigido pelo cliente.
Relatório
Relatório com o método, os resultados e a recomendação.
Como a ATS estuda uma edificação
O problema
As edificações precisam manter as pessoas confortáveis e seguras, e as autoridades exigem uma faixa de temperatura para trabalho contínuo. Ao aplicar isolamento acústico nas paredes, a temperatura interna precisa continuar dentro da faixa.
O que o CFD++ resolve
O CFD++ calcula o escoamento de ar e a transferência de calor em toda a edificação. Mostra as regiões quentes e por onde o ar se move, antes de qualquer obra.
Aplicações
Edificações residenciais, de escritórios, industriais, hospitalares e centros comerciais: conforto térmico, segurança, fumaça, posição de detectores e diferencial de pressão.
Ferramentas, e onde cada uma entra
As ferramentas servem ao trabalho de engenharia. Dizemos o que cada uma faz no projeto.
| Ferramenta | Papel no projeto | Situação |
|---|---|---|
| CFD++ | Escoamento, transferência de calor, combustão e partículas em 3D. A ATS é a representante exclusiva do CFD++ no Brasil. | Licenciada |
| Tecplot 360 EX | Pós-processamento e macros de automação, inclusive o cálculo da taxa de erosão. | Licenciada |
Evidências que você pode conferir
Trabalhos para mineradoras e para a indústria aeronáutica.
Trabalhos de projeto
| Projeto | O que fizemos | Ferramentas e ensaios | Resultado ou local |
|---|---|---|---|

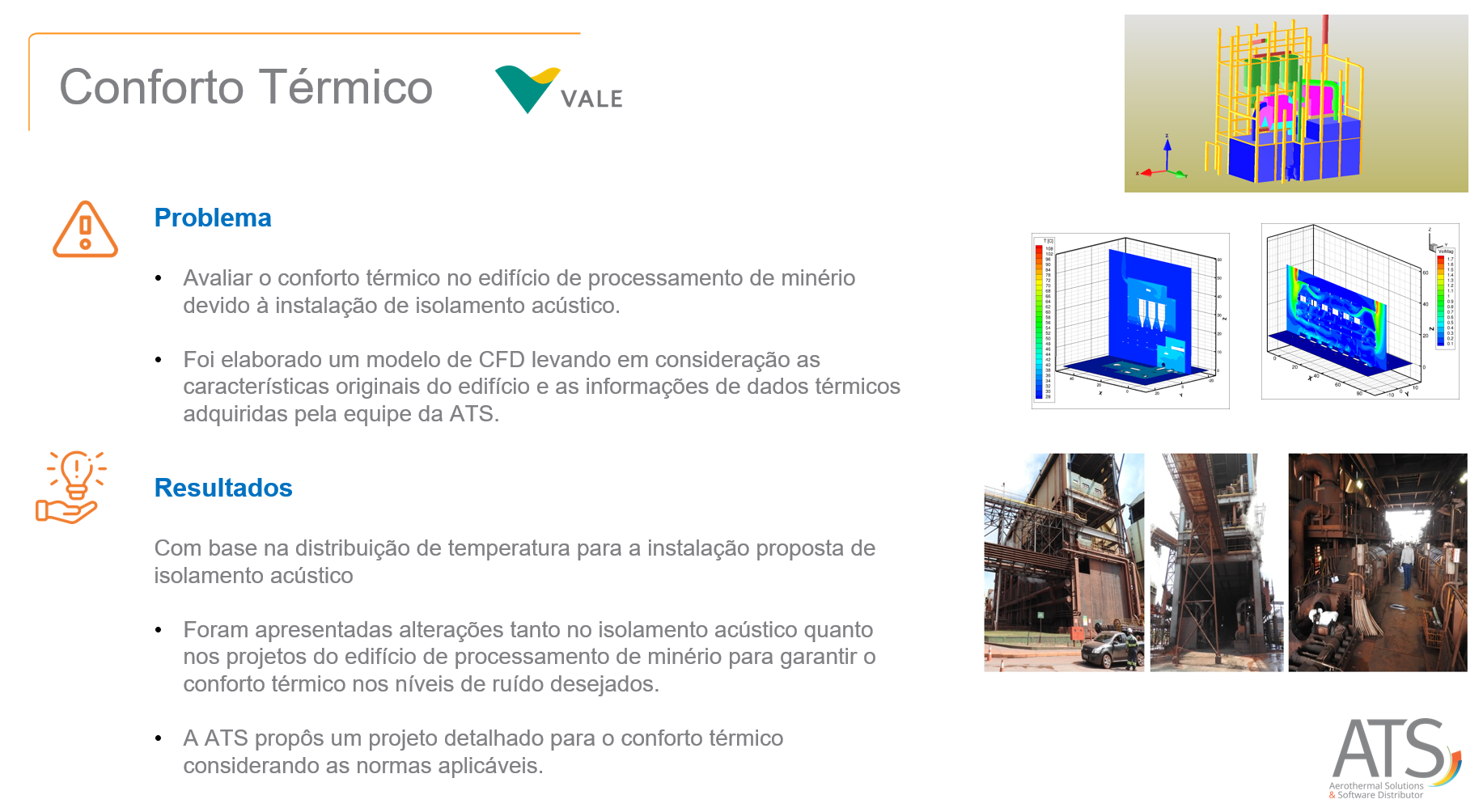

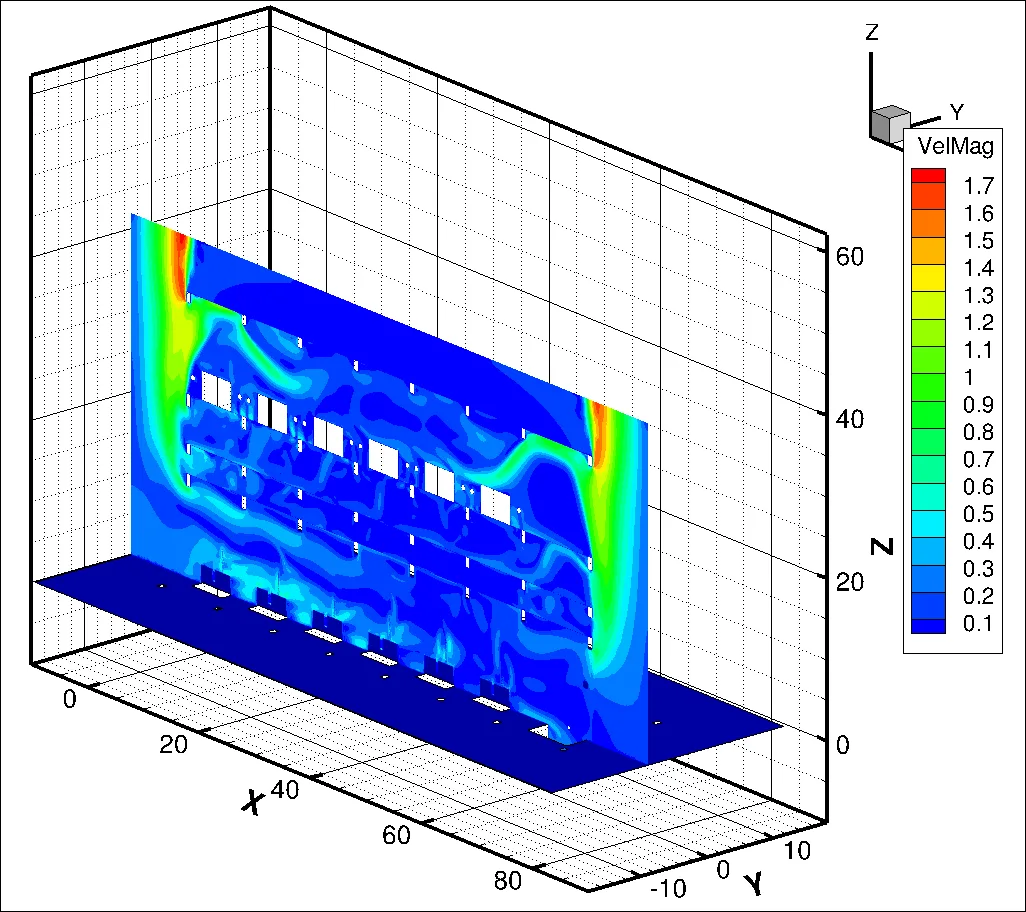

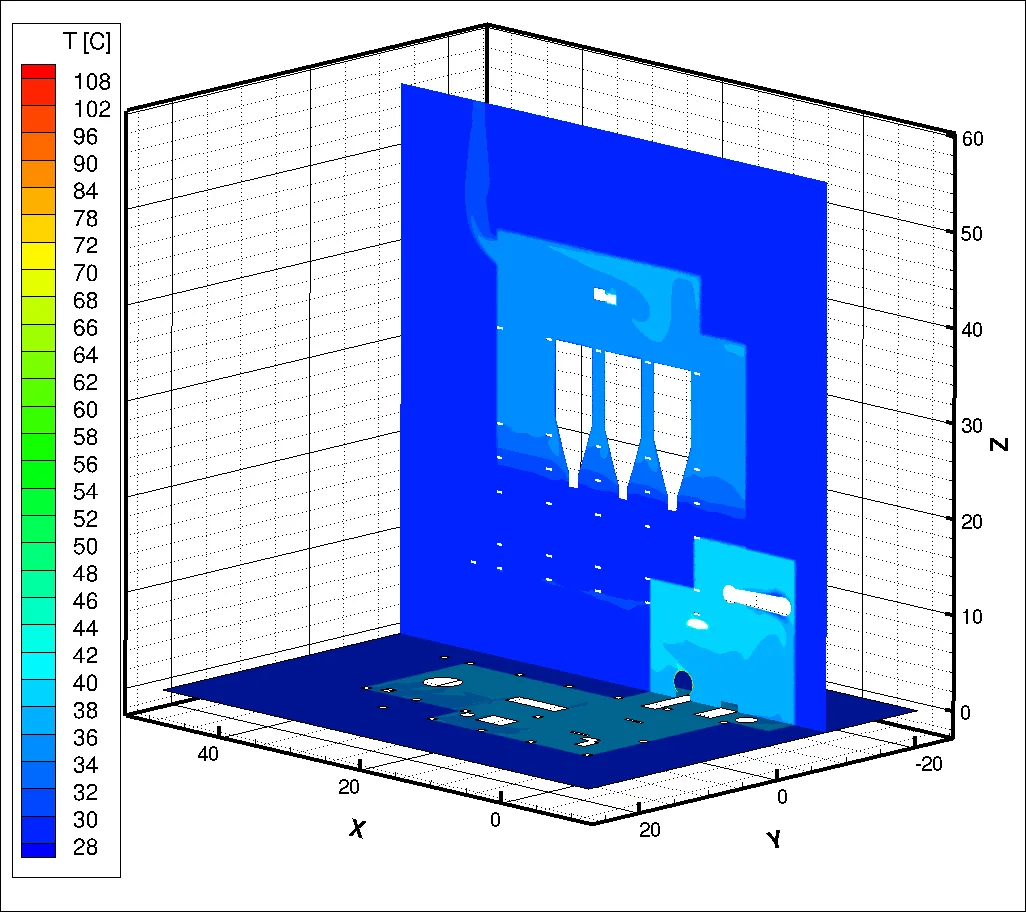

| Painéis acústicos: quatro prédios de mineraçãoProjeto | Conforto térmico em quatro prédios de beneficiamento de minério com isolamento acústico das paredes. | Levantamento térmico, CAD 3D, CFD++ e os limites da NR-15, Anexo 3. | Solução de melhor custo e benefício identificada, com ventilação forçada só onde necessária, e economia para o cliente. |

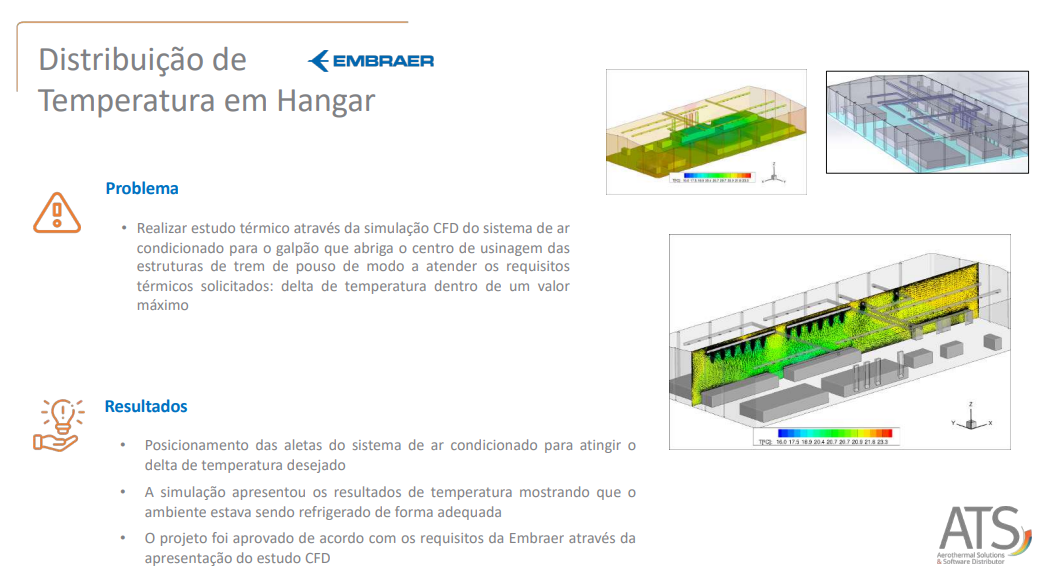

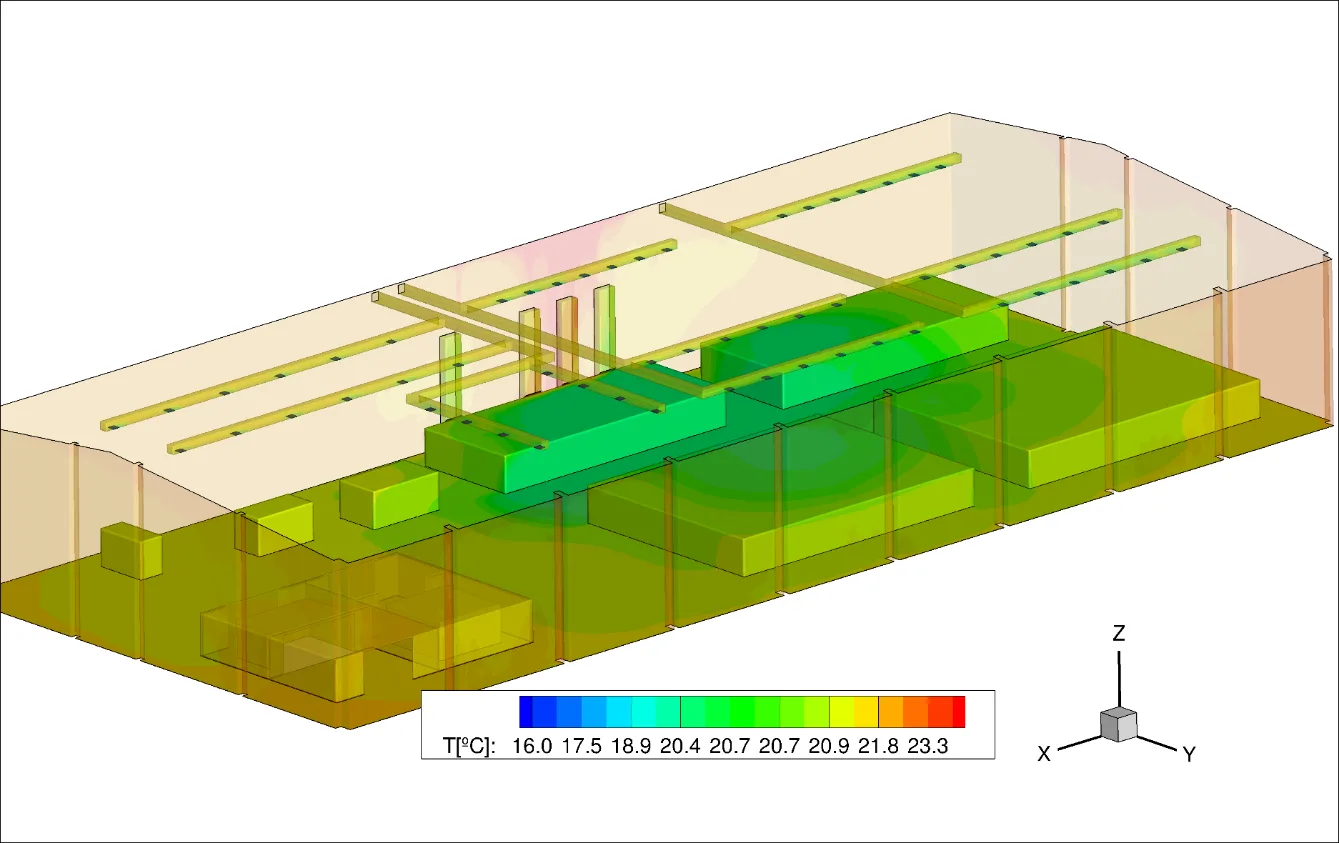

| Galpão de usinagem de trens de pouso de aeronavesProjeto | Temperatura de um galpão que precisa atender aos requisitos do fabricante da aeronave, com gradiente de 0 a 3 m de altura. | CFD++ do galpão. | Galpão aprovado frente aos requisitos da Embraer por meio do estudo de CFD. A contratada industrial estava em processo de seleção. |
| Escoamento de ar para um processo produtivoProjeto | Escoamento de ar em uma sala em que o processo exige 20 ± 2 °C e umidade relativa abaixo de 60%. | CFD++. | Distribuição de ar verificada frente ao requisito do processo. |
| Complexo comercial nos Jardins, São PauloProjeto | Fumaça e calor em um complexo comercial, com diferencial de pressão. | CFD++. Veja o serviço de incêndio e fumaça. | Controle de fumaça estudado para o Corpo de Bombeiros. |
Como um trabalho acontece
Diagnóstico e meta
Definimos com a sua equipe o problema, as condições de operação e a meta.
Modelo
A geometria do equipamento é preparada e escolhemos a física aplicável.
Análise
Cálculo numérico baseado nos princípios físicos aplicáveis.
Verificação e validação
Os resultados são verificados quanto à consistência e comparados com ensaios, dados da planta ou literatura.
Solução e relatório
Projeto da solução, especificação do ensaio quando necessário e o relatório.
Acompanhamento
Apoio ao ensaio em campo ou à operação, e revisões.
Serviços relacionados
Perguntas que engenheiros fazem antes de nos contratar
Que normas vocês verificam?
As que se aplicam ao projeto. Nos prédios de mineração, os limites para trabalho contínuo da NR-15, Anexo 3. No galpão aeronáutico, o requisito do cliente.
O estudo pode reduzir o custo de ventilação?
Sim. Nos prédios de mineração, o estudo mostrou onde a ventilação forçada era realmente necessária, e o cliente economizou.
Vocês fazem o levantamento da edificação?
Sim. O levantamento térmico e o modelo CAD 3D fazem parte do trabalho.
Estudam também fumaça?
Sim. Veja o serviço de incêndio, fumaça e visibilidade.
Os nossos dados ficam confidenciais?
Sim. Trabalhamos sob NDA, e os seus dados de projeto e relatórios ficam com você.
Conte-nos sobre a edificação
Envie os desenhos, o uso do espaço e o requisito a atender.
sales@aerothermalsolutions.co+55 11 3854-4224Um engenheiro da ATS responde. Trabalhamos sob NDA.
Duas formas de contratar: por pacote, para escopo e número de casos definidos, ou por hora, para escopo aberto. Um contrato por hora pode virar pacote.
