Engenharia de incêndio e fumaça para aprovação no Corpo de Bombeiros
CFD de incêndio e fumaça em edificações, galpões, pavilhões, plantas industriais e de mineração, plataformas de óleo e gás e hangares. Visibilidade, temperatura, gases e exaustão de fumaça, com relatório para o Corpo de Bombeiros.
Resultados aceitos e aprovados pelo corpo técnico do Corpo de Bombeiros de São Paulo, inclusive em uma obra que estava embargada.
Experiência em incêndio e fumaça
- Aprovado pelo Corpo de BombeirosPavilhão de exposições em São Paulo: a obra estava embargada, e o projeto foi aprovado após o estudo de CFD.
- Soluções alternativasEstudos que propõem alternativas às instruções técnicas prescritivas, com a segurança demonstrada.
- Visibilidade nas quatro facesVisibilidade avaliada nas quatro faces do pavilhão até 3.600 s após o início do fogo.
- Rotas de fugaVisibilidade, temperatura e gases nas rotas de fuga.
- Depoimento de cliente“…resultados aceitos e aprovados, inclusive, pelo corpo técnico do Corpo de Bombeiros de São Paulo.” Carlos Cotta Rodrigues, CEO, Carlos Cotta Engenharia.
Estudos completos, do cenário de incêndio ao relatório para o Corpo de Bombeiros
Preferimos projetos inteiros a simulações isoladas: a ATS emite o estudo e os documentos, e a sua equipe revisa e protocola.
Controle de fumaça
Exaustão, insuflamento e diferencial de pressão, com a posição e a vazão dos ventiladores de evacuação de fumaça.
Condições de fuga
Visibilidade, temperatura e gases nas rotas de fuga, ao longo do tempo.
Solução alternativa
Quando a instrução prescritiva não se encaixa na edificação, propomos uma alternativa e mostramos que ela é segura.
Precisa só de uma parte? Definimos o escopo com você.
O que você recebe
Propagação do fogo e da fumaça
Propagação baseada na taxa de liberação de calor (HRR) do cenário de incêndio.
Extração e diferencial de pressão
Controle da fumaça com extração e diferencial de pressão entre ambientes.
Visibilidade, temperatura e gases
Nas rotas de fuga, ao longo do tempo.
Evacuação de fumaça
Posição e vazão dos ventiladores.
Soluções alternativas
Alternativas às instruções técnicas prescritivas.
Relatório para o Corpo de Bombeiros
Critérios de visibilidade e temperatura e a documentação para protocolo.
Como a ATS estuda incêndio e fumaça
O cenário
Local do fogo, materiais, curva de HRR e condições de ventilação. O fogo é definido pela taxa de liberação de calor, e a fumaça e o calor decorrem dela.
A simulação
Fumaça, calor e visibilidade no tempo, com CFD, na geometria da edificação e com seus sistemas de exaustão e insuflamento.
Onde se aplica
Edificações, galpões, pavilhões, plantas industriais e de mineração, plataformas de óleo e gás e hangares.
Ferramentas, e onde cada uma entra
As ferramentas servem ao trabalho de engenharia. Dizemos o que cada uma faz no projeto.
| Ferramenta | Papel no projeto | Situação |
|---|---|---|
| FDS (Fire Dynamics Simulator), NIST | Simulação de incêndio e fumaça: código CFD de simulação de grandes escalas (LES) para escoamentos de baixa velocidade gerados pelo calor, com ênfase no transporte de fumaça e calor. Software livre do NIST (EUA), em domínio público. | Gratuita |
| Smokeview, NIST | Visualização dos resultados do FDS: fumaça, temperatura e visibilidade em 3D e em animação. Software livre do NIST (EUA), em domínio público. | Gratuita |
| PyroSim | Interface gráfica para o FDS, da Thunderhead Engineering: modelagem 3D, importação de CAD (IFC, DWG, FBX), malhas e pós-processamento dos resultados. | Por projeto |
| CFD++ | Escoamento, transferência de calor, combustão e partículas em 3D. A ATS é a representante exclusiva do CFD++ no Brasil. | Licenciada |
| Tecplot 360 EX | Pós-processamento e macros de automação. | Licenciada |
Evidências que você pode conferir
Estudos apresentados ao Corpo de Bombeiros.
Trabalhos de projeto
| Projeto | O que fizemos | Ferramentas e ensaios | Resultado ou local |
|---|---|---|---|
| Carlos Cotta Engenharia: pavilhão de exposições em São PauloProjeto | A obra estava embargada. Incêndio de madeira e plástico com HRR de 8.000 kW e visibilidade nas quatro faces até 3.600 s. | CFD++ de fumaça, calor e visibilidade. | Projeto aprovado pelo Corpo de Bombeiros. |
| Carlos Cotta Engenharia: complexo comercial nos Jardins, São PauloProjeto | Fumaça e calor em um complexo comercial, com diferencial de pressão. | CFD++ com extração e diferencial de pressão. | Controle de fumaça estudado para o Corpo de Bombeiros. |
Exemplos
Selecione uma imagem para ver cada exemplo.

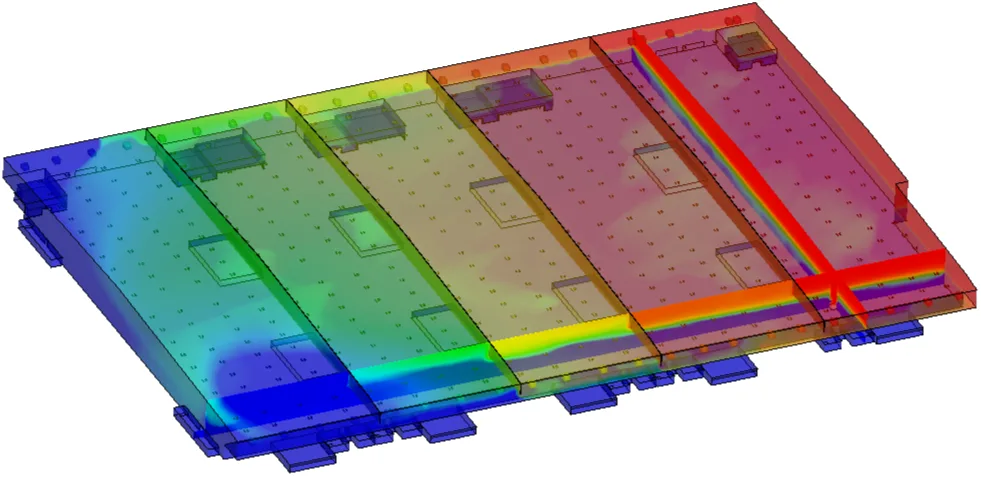

Visibilidade em pavilhão
Visibilidade aos 3.600 s de um incêndio de 8.000 kW.
Solicitar proposta técnicaComo um trabalho acontece
Cenário
Local do fogo, materiais, curva de HRR e condições de ventilação.

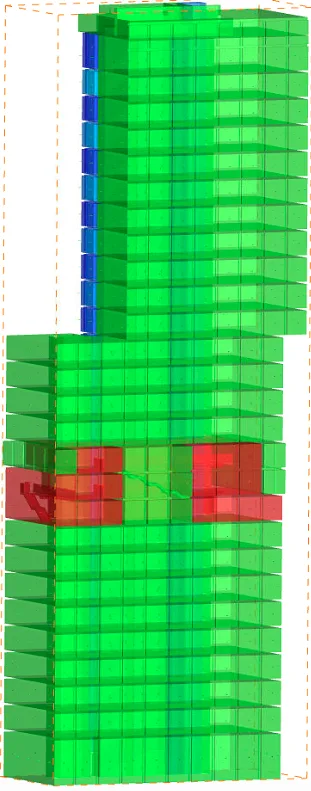

Modelo
Geometria da edificação, malha e sistemas de exaustão e insuflamento.
Simulação
Fumaça, calor e visibilidade no tempo, com CFD.
Relatório
Critérios de visibilidade e temperatura e documentação para o Corpo de Bombeiros.
Serviços relacionados
Perguntas que engenheiros fazem antes de nos contratar
O Corpo de Bombeiros aceita estudos de CFD?
Nossos estudos foram aceitos e aprovados pelo corpo técnico do Corpo de Bombeiros de São Paulo, inclusive em uma obra que estava embargada.
Podem propor alternativa à instrução técnica?
Sim. As soluções alternativas às instruções técnicas prescritivas fazem parte do que analisamos.
O que precisam para começar?
Os desenhos, o uso do espaço, os materiais e o cenário de incêndio, ou definimos o cenário com você.
Quem protocola os documentos?
A ATS emite o estudo e o relatório. A sua equipe revisa e protocola.
Os nossos dados ficam confidenciais?
Sim. Trabalhamos sob NDA, e os seus dados de projeto e relatórios ficam com você.
Precisa aprovar um projeto de controle de fumaça?
Conte o seu caso. Um engenheiro da ATS responde.
