Software › Malha
por Ennova Technologies
Reparo de CAD e geração de malhas para CFD em uma só plataforma.
A Ennova foi fundada em 2007 por Michael Hohmeyer, com longa trajetória no desenvolvimento de geradores de malha para CFD, e mantém o foco em malha e preparação de geometria.
O EnnovaCFD não inclui solver próprio: gera as malhas e as exporta para formatos de outros códigos, como CGNS e CFD++. A escolha do solver fica com a equipe de engenharia.
Com o EnnovaCFD, o CFD++ e o Tecplot 360, a ATS monta o fluxo do CAD à decisão: malha, solução e pós-processamento com ferramentas integradas e suporte de uma só equipe.

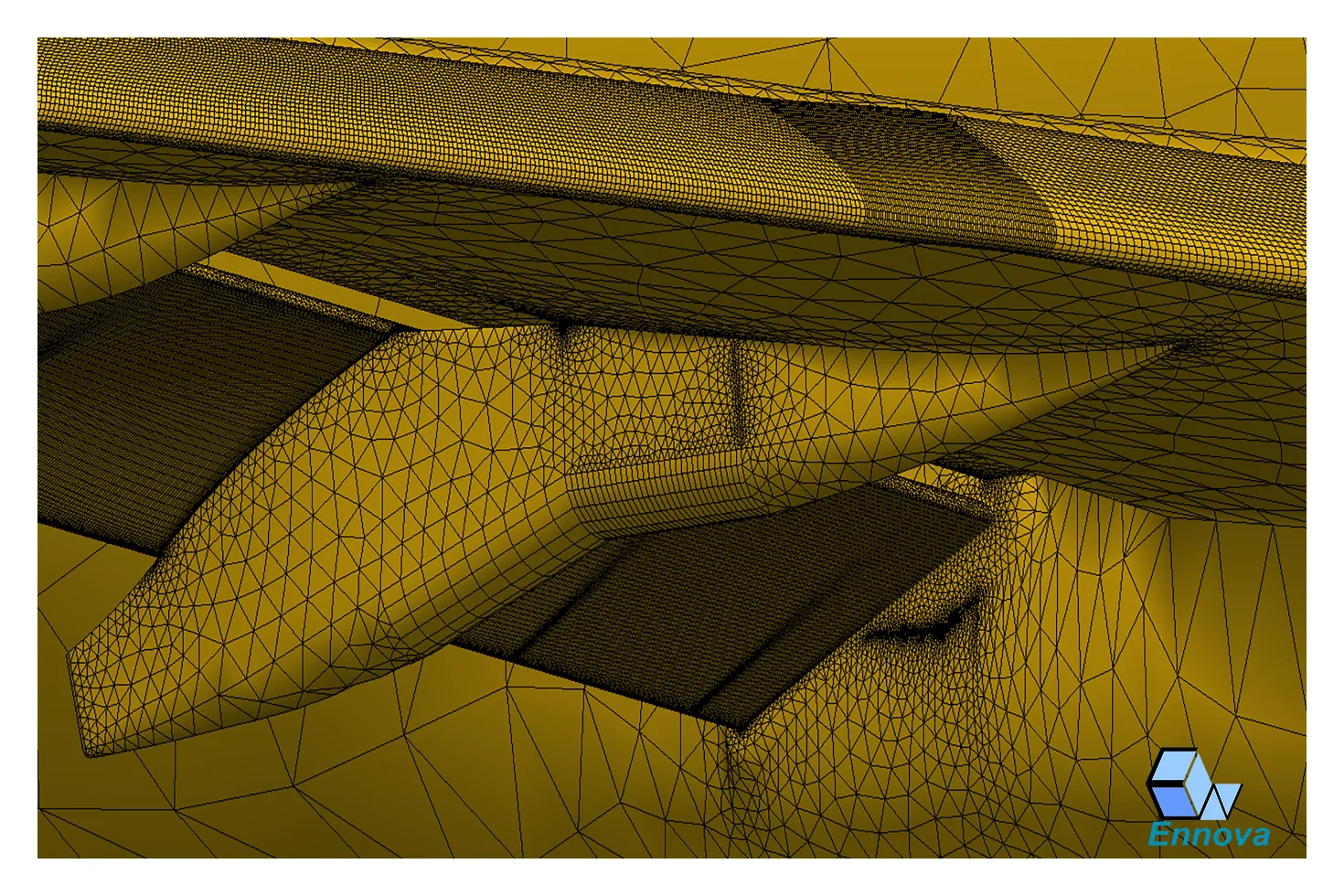

A camada de topologia entre o CAD e a malha permite unir e dividir arestas e faces, atribuir intervalos, definir faces estruturadas e volumes varridos e fazer operações booleanas entre peças de sistemas CAD diferentes.
O EnnovaCFD, da Ennova Technologies, combina limpeza de geometria, geração de malhas e pré e pós-processamento para solvers de CFD, como o CFD++. A tecnologia de malha usa uma arquitetura cliente-servidor que roda no desktop, em servidores Linux ou na nuvem.
Leitura dos principais formatos proprietários e neutros via HOOPS Exchange; uma camada de topologia torna montagens estanques por regras automáticas, sem alterar as coordenadas da geometria original.

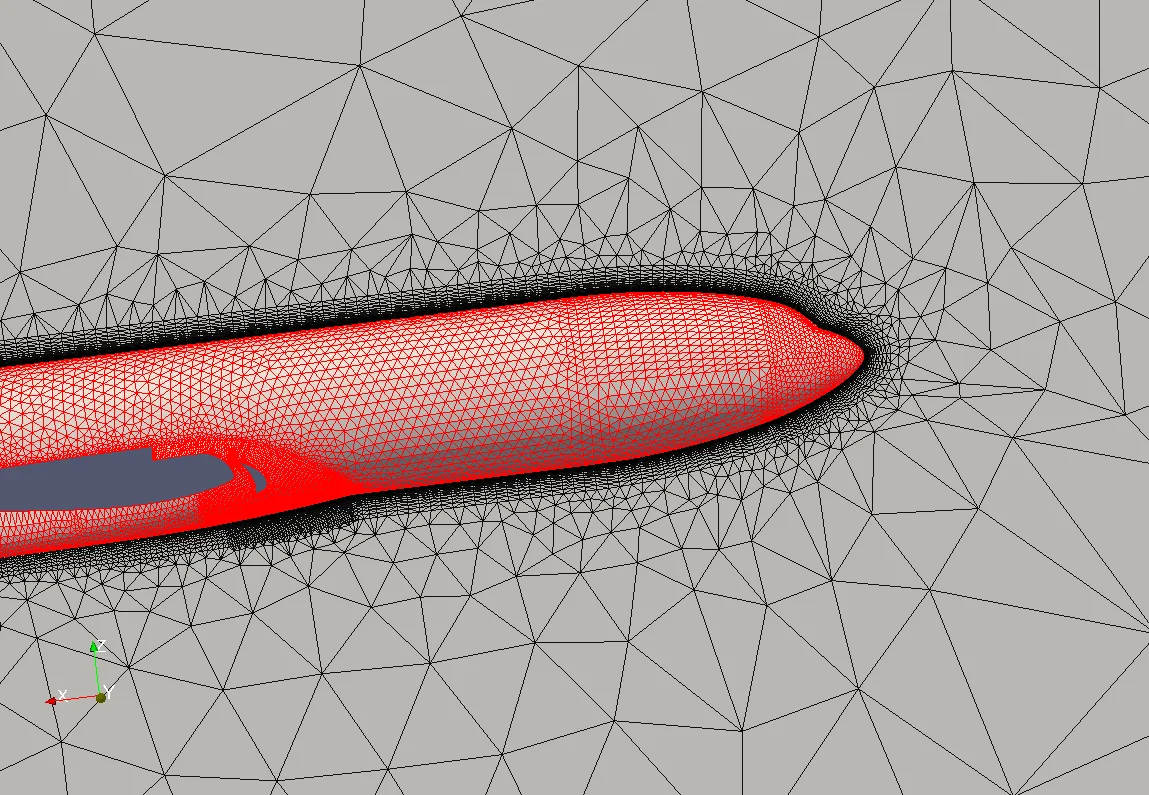

Malhas de superfície anisotrópicas alinhadas à curvatura, camadas prismáticas, transição para tetraedros e C- e O-grids embutidos em regiões viscosas.
Octree cartesiano, shrink-wrap com malha cortada, malhas tetraédricas e poliédricas (Dualizer) e suavização variacional no mesmo ambiente.
Malhas exportadas no formato do CFD++ e em CGNS, prontas para a solução, com as regiões de contorno definidas na preparação da geometria.
Reparo de geometria e geração de malha em paralelo no servidor, com acesso aos mesmos recursos computacionais usados pelo solver.
Visualização de resultados baseada em VTK, a mesma tecnologia do ParaView.
Clique nas imagens para ver cada exemplo.

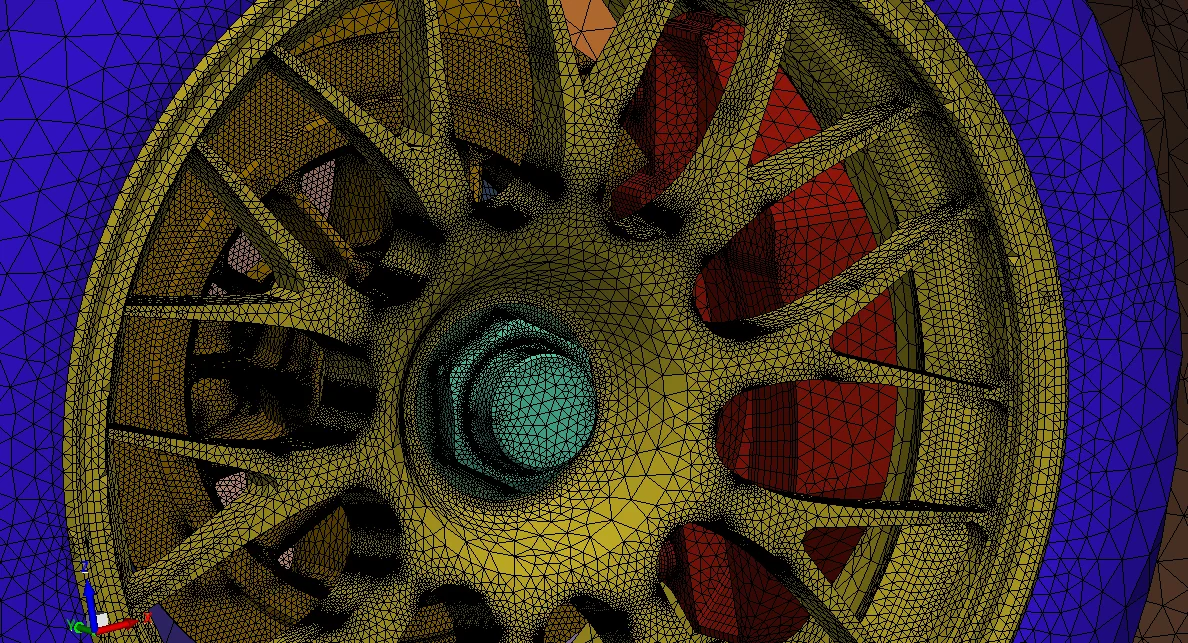

Malha de roda e freio para arrefecimento e arrasto.
Malha de superfície de uma roda com freio, com transição para a malha de volume.
Licença de avaliaçãoTeste o EnnovaCFD no seu próprio caso antes de comprar, com acompanhamento de um engenheiro da ATS.
Cursos com engenheiros que usam o EnnovaCFD em projetos reais de aeroespacial, mineração, óleo e gás e indústria.
Suporte técnico local e apoio na configuração e na validação do primeiro projeto.
Sim. O EnnovaCFD roda em Windows e Linux. Na arquitetura cliente-servidor, o servidor pode ser o próprio desktop, um servidor Linux interno ou um serviço de nuvem.
A importação via HOOPS Exchange lê os principais formatos proprietários, como CATIA V4/V5/V6, NX, Creo, SolidWorks, Inventor e Parasolid, e padrões neutros como STEP, IGES, ACIS e JT, além de STL.
Sim. A ATS usa o gerador de malhas Ennova em projetos de CFD e oferece treinamento e suporte técnico em português. Para o licenciamento, a ATS apresenta as opções disponíveis conforme o seu uso.
Conte o seu caso. Um engenheiro da ATS entra em contato para mostrar o EnnovaCFD rodando em um problema parecido com o seu.
