Software › Malha
por Metacomp Technologies
Geração de malhas para CFD e FEA, desenvolvida pela mesma equipe do CFD++.
O MIME foi concebido pela equipe que desenvolve o CFD++. Malha e solução vêm do mesmo fabricante e são distribuídas pela ATS, com um único ponto de suporte em português para o fluxo completo.
O MIME respeita automaticamente cada vértice, aresta e face da geometria importada, o que preserva na malha de superfície os detalhes do modelo CAD.
O General Size Automation Wizard aplica tamanhos de entidade e de região conforme o tamanho e a complexidade do modelo, com refinamento por curvatura. O usuário escolhe apenas o nível de refinamento.
O mesmo ambiente atende escoamento no CFD++, estruturas no CSM++ e aeroacústica no CAA++, o que simplifica a preparação de modelos multifísicos e de interação fluido-estrutura.
O MIME (Multipurpose Intelligent Meshing Environment) é o gerador de malhas 2D e 3D da Metacomp. Importa geometrias CAD e STL e produz malhas híbridas com camadas prismáticas junto às paredes, prontas para o CFD++ e para modelos multifísicos com o CSM++ e o CAA++. Não é um pacote de CAD: o foco está em gerar malhas consistentes e repetíveis sobre geometrias complexas.
Lê modelos sólidos Parasolid e ACIS e representações discretas como STL, com marcação automática de superfícies STL para definir regiões de contorno.

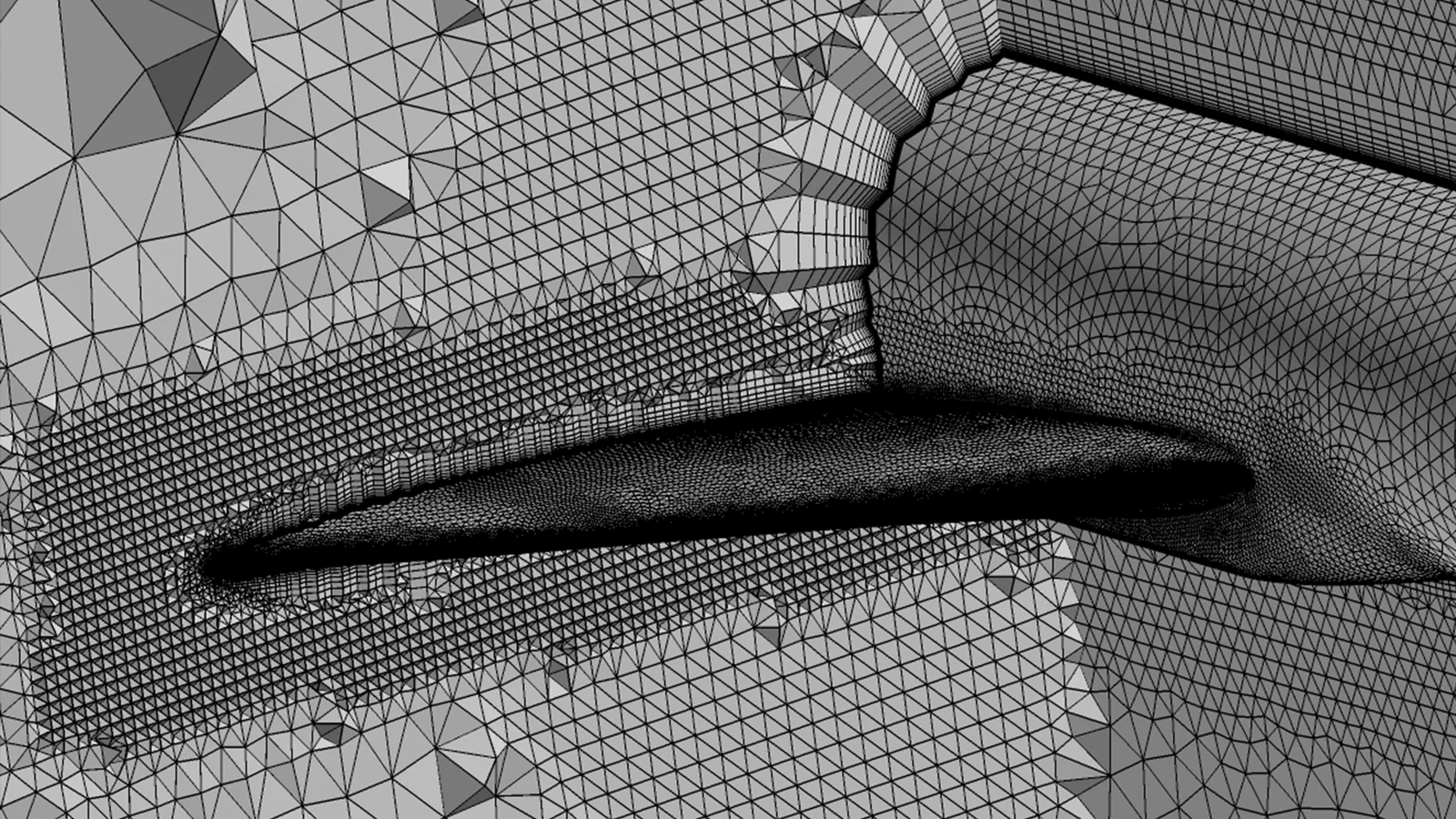

Extrusão de prismas a partir de superfícies trianguladas e extrusão de quadriláteros, com controle de volume na transição para a malha tetraédrica.
Refinamento por pontos, por volumes geométricos e por curvatura, que ajusta o tamanho dos elementos em bordas de ataque, pás e regiões de alta curvatura.
Wizards como o Aerospace Wizard geram automaticamente malhas com camada limite para configurações aeronáuticas típicas.
Sequências de geração de malha podem ser repetidas sem abrir a interface gráfica, o que facilita estudos paramétricos e de independência de malha.
Refinamento adaptativo baseado na solução do CFD++ e malhas compartilhadas com o CSM++ para análises de interação fluido-estrutura.
Clique nas imagens para ver cada exemplo.
Malha de aeronave completa pronta para cálculo de arrasto e cargas.

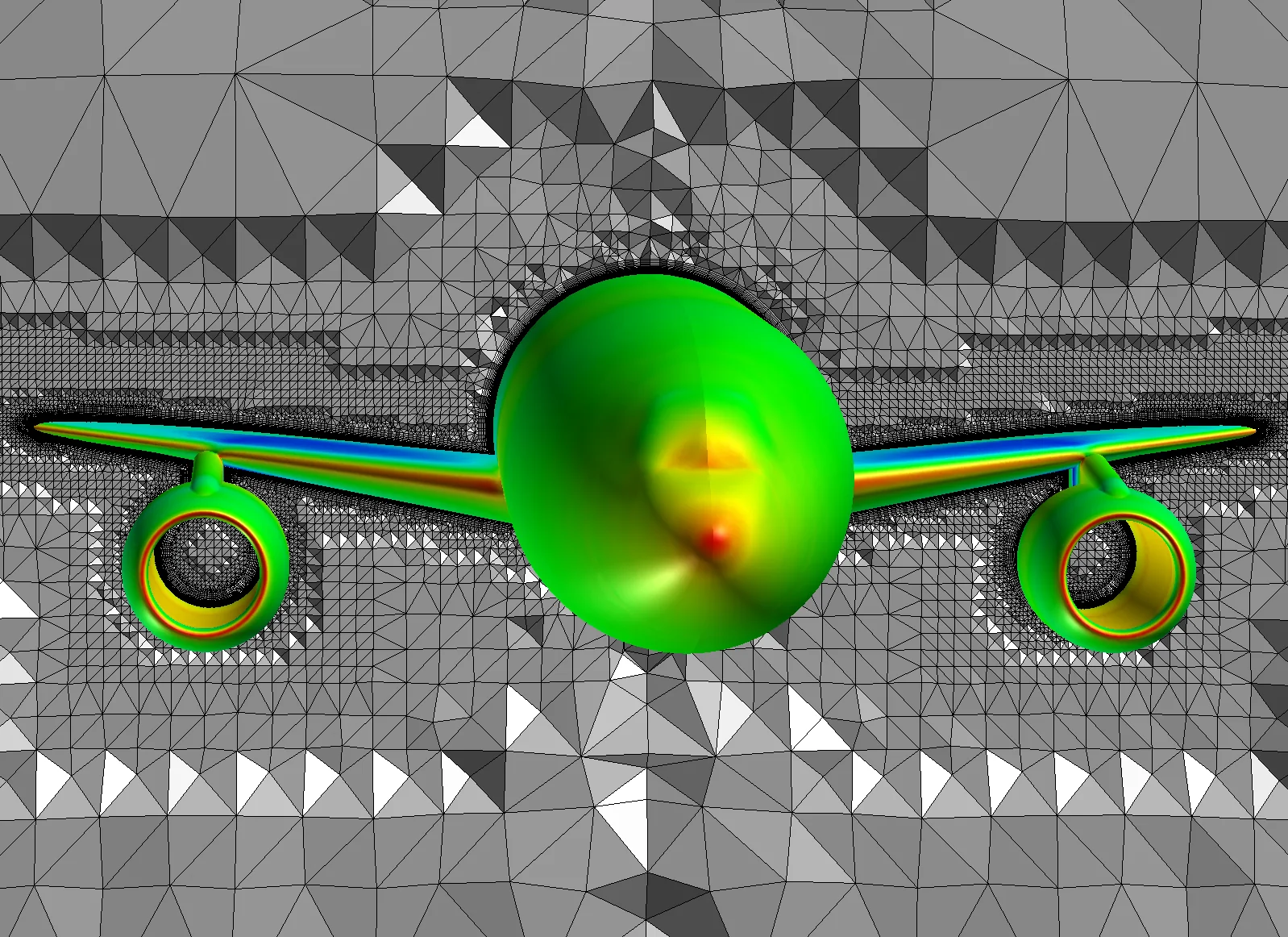

Malha de volume em plano de corte em torno de uma aeronave comercial, com refinamento junto à fuselagem, asas e naceles.
Licença de avaliaçãoTeste o MIME no seu próprio caso antes de comprar, com acompanhamento de um engenheiro da ATS.
Cursos com engenheiros que usam o MIME em projetos reais de aeroespacial, mineração, óleo e gás e indústria.
Suporte técnico local e apoio na configuração e na validação do primeiro projeto.
Modelos sólidos Parasolid e ACIS e geometria discreta em STL. Com o SIM++, ferramenta de preparação de geometria da Metacomp, o MIME passa a ter acesso a mais formatos CAD nativos.
Sim. O MIME roda por linha de comando e regenera malhas sem abrir a interface gráfica, o que permite encadear em scripts estudos de independência de malha ou variações de geometria.
Sim. A ATS oferece treinamento em português e apoio na preparação das primeiras malhas, integrando o MIME ao fluxo com o CFD++. A Metacomp também mantém cursos específicos para o MIME.
A ATS disponibiliza licença de avaliação mediante solicitação e apresenta as opções de licenciamento do MIME e das demais ferramentas da Metacomp, conforme o seu fluxo de trabalho.
Conte o seu caso. Um engenheiro da ATS entra em contato para mostrar o MIME rodando em um problema parecido com o seu.
